    线夹式顶扩母线连接器

    应用领域：

    线夹式顶扩母线连接器用于SF6绝缘金属开关设备的顶部扩展连接，对负荷开关、母线之间实现全密封、全绝缘连接、完全避免了高压裸露在恶劣天气下所带来的致命缺陷，且安装简便、可靠性高。

    下载手册

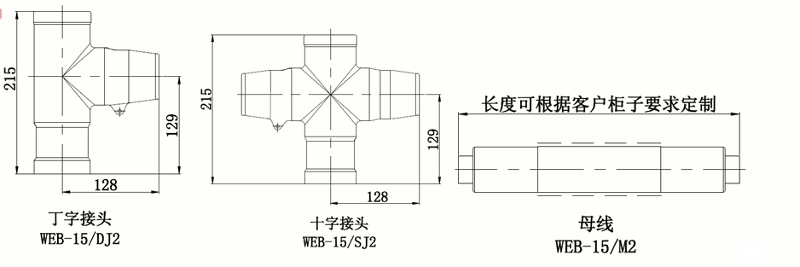

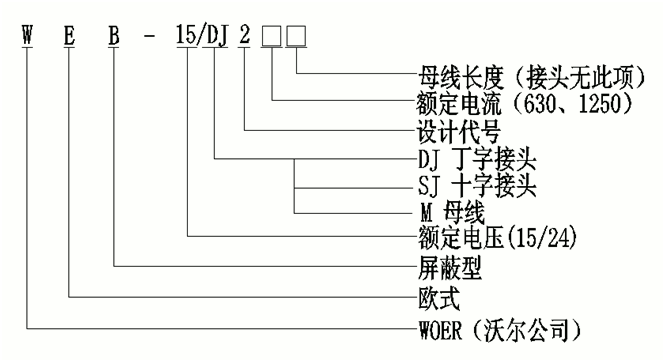

    线夹式顶扩母线连接器包含：
    1、WEB-15/DJ2 丁字接头（三通接头）
    2、WEB-15/SJ2十字接头（四通接头）
    3、WEB-15/M2 母线

    根据客户不同选择接头主体分别采用SIR 或EPDM材质制成，母线长度根据客户需求进行定制，且母线端部采用线夹与套管固定。适用于额定电压最高24kV，额定电流最高1250A的电气系统，套管接口符合DIN47636、EN50180&50181标准要求。


    线夹式顶扩母线连接器电气性能：

    额定电压12kV24kV
    额定电流630A、1250A630A、1250A
    工频耐压(AC)48kV/1min65kV/1min
    局部放电13.2kV,≤5pC26.4kV，≤10pC
    冲击电压(正负极性各15 次)95kV125kV
    屏蔽电阻≤5000Ω≤5000Ω
    套管接口C型C型
